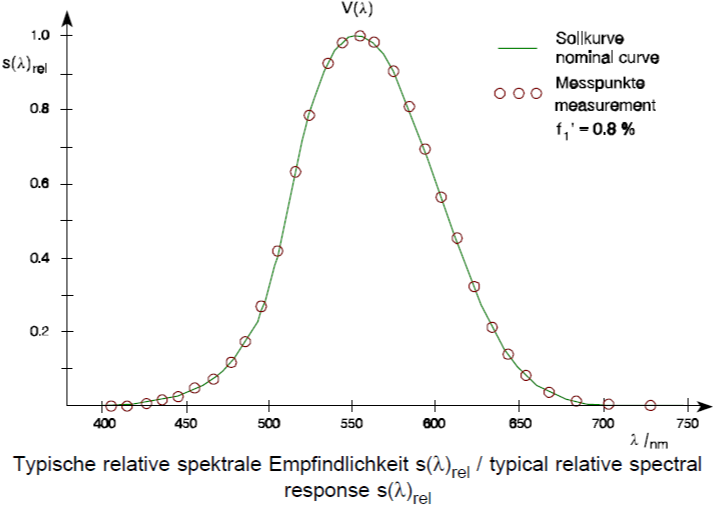

证明文件显示了相对光谱灵敏度和和误差f1 ' (acc.至DIN EN 13032-1,CIE出版No. 69(1987))的V(λ)修正的硅光二极管被应用于每个探头。
浑浊材料(不透明玻璃或亚克力玻璃)的外部作为入射光的参考平面。
对于没有扩散器的光度计头,入射光的参考面是入射玻璃的外部。
温度系数达到α≤-0.15 %/K。校准温度为25°C。
对于大多数精确的测量,推荐恒温稳定照度探头(可选)(α < 0.01 %/K)。
如果照度探头是恒温稳定的,硅光元件的温度和其滤波保持恒定在35℃左右,精度为±0.2℃(选项xxT)。操作恒温器所必需的电源电压是大约24 - 30vDC。最大电流将小于0.3 A。恒温器的连接引脚为2和3。照度探头部底部的红色LED灯指示恒温器的工作状态。当达到稳定温度时,加热电流和LED灯的亮度会降低。接通电源后,温度稳定大约需要15分钟。
用于恒温探头的连接线还包含用于恒温器电源的电线。
一根电缆,通常3米长,连接照度探头与测量和显示单元(例如。lmtb520, i520, i1000)。
可选的是,可以使用延伸线至0.001 lx。
请注意: 对于0.0001lx以下的操作,应避免移动延长线。
线缆有两个4针LEMO插头,一个FGG 1b 304和一个FGG 0b 304。较小的一个FGG 0b304是连接在光度计头的插座。
余弦接收器
当测量不垂直的入射光时,照度探头需要一个余弦接收器用于余弦真照度测量(选项xCx)。接收器将被固定在照度探头的外壳上。

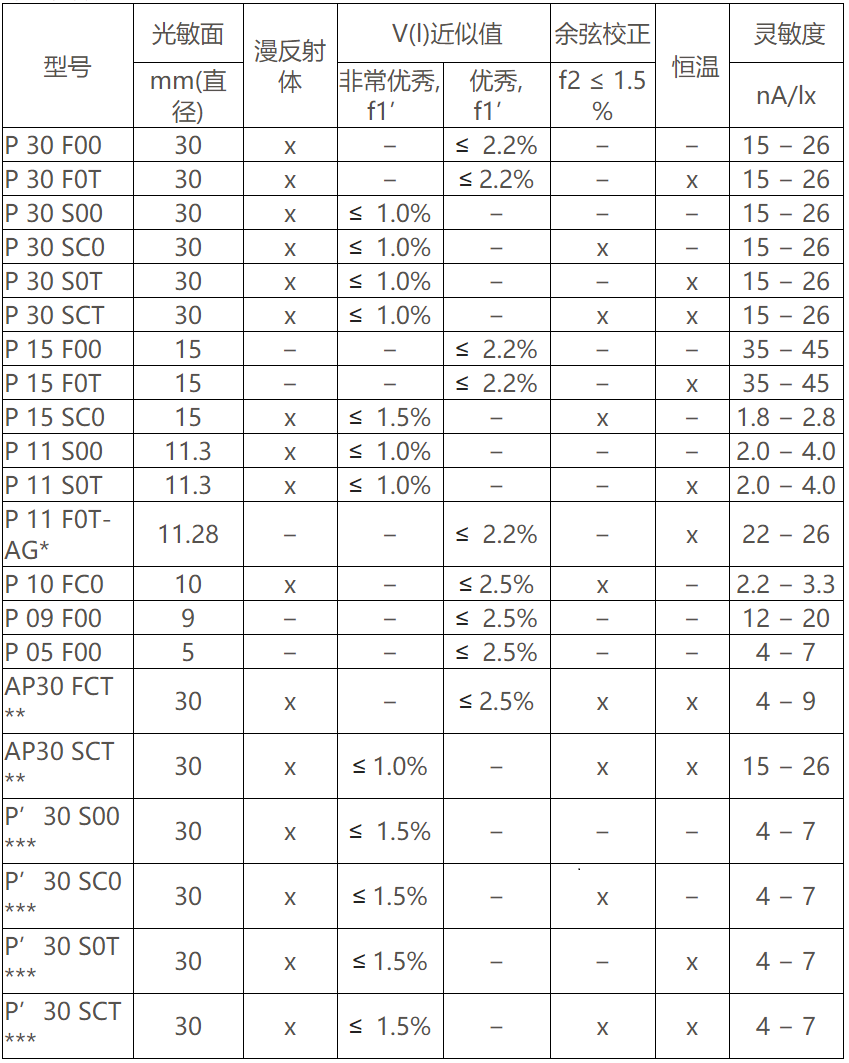

照度探头p15 SC0, p30 xCx有一个内置的水平仪和伸缩脚架保证精确水平调整。
其他适配器
Ez适配器允许测量圆柱照度Ez(仅适用于p10 FC0), Esz适配器允许测量半圆柱照度Esz(仅适用于p10 FC0)。
两个适配器适合的外壳的光度计头p10fc0。与适配器一起显示的值将与上面显示的因子相乘适配器(Fz或Fsz),以获得圆柱形响应。lx为半圆柱照度。
精准孔径
照度探头p11 F0T-AG有一个精密孔径玻璃与铬掩模孔径约直径11.28毫米,相当于100mm2区域。该孔固定在一个可移动的螺纹安装上。校准的孔径面积可追溯至ptb校准的孔径。
特殊照度探头
有测量圆柱照度Ez或半圆柱照度Esz的专用照度探头。用于室外安装的照度探头(AP 30xct)是恒温稳定的,并由一个玻璃圆顶保护,以防下雨。根据要求,照度探头可以提供近似于光谱发光效率曲线V ' (λ),用于暗视或用于光合作用(Esy)或胆红素分解(Ebi)的加权函数。
一般操作规范
在短路工作时,用反馈运算放大器,或连接到LMT光电流计(i520, i1000),照度探头的光电流将与其光敏表面的照度成比例。
为了保持这台精密仪器的高精度,应保护照度探头的光敏表面不受灰尘和污垢的影响,并经常清洗。照度探头的扩散盘上较小的划痕对精度的影响很小。在严重的机械损伤后,必须检查头部的校准。
防止温度、湿度的突然变化,避免冷凝水。如果发生冷凝水,可以改变测量值。在仪器未被干燥之前不要操作它。
保护整个仪器免受冲击和振动。在滤光作用下,降低照度探头会损坏V(λ)- si光敏元件的可能尽管外壳没有显示任何损坏。
避免温度高于50°C和低于0°C。
