五轴光学转台
汽车和航空工业中必须对大量样品进行准确且可重复的光度参数测试。五轴光学平台在此发挥重要的作用,它能够在不同视角精确定位点并进行亮度和颜色的测量。样品放置在夹持装置上,在二轴测角仪上做二维旋转,仪器在XYZ轴上做三维直线运动。

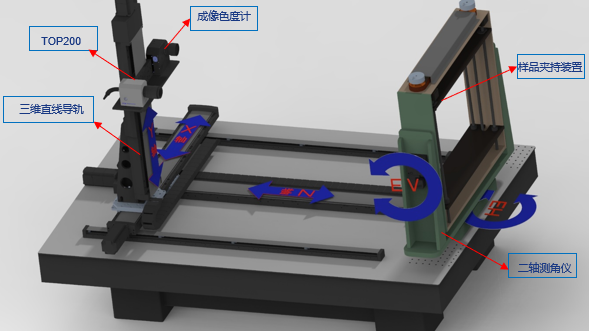

系统组成
•框架安装有3个集成的线性单元(X轴、Y轴和Z轴共计五根直线导轨,Z轴方向除主导轨外,另外配备两根辅助导轨))
•安装测仪器的跳水台
•5轴步进电机控制器
•2个紧急关闭开关,紧急关闭电缆,5根控制线,接地线
•样品夹持装置
•二轴测角仪
•光学平台
uY轴:可以控制滑块带动TOP200和成像色度计垂直上下运动
uX轴:可以控制滑块带动Y轴的线性导轨水平左右移动
uZ轴:可以控制滑块带动X轴水平前后移动(相机的工作距离),同时配备两根辅助导轨放在其两边
uEv:可以控制旋转台俯仰旋转
uEh:可以控制旋转台水平左右旋转
台面尺寸为1600mm×2400mm,整体高度为1780mm ;
三维电动直线行程:X轴1000mm, Y轴800mm, Z轴1500mm,运动精度不大于0.05mm/500mm,最大负载不小于15kg;
二维电动旋转行程:Eh(左右旋转)±90°,Ev(俯仰旋转)±120°,角度精度不大于0.05°,最大负载不小于15kg;
跳水台支持多仪器安装;
样品加持尺寸为800×600mm。
台面尺寸与X、Y、Z轴行程均可定制。
