测量挑战:高性能和生产适宜性
对用于显示屏质量控制的测试系统通常有非常严格的要求:
高精度、再现性和可靠性
坚固可靠,可在恶劣的生产条件下使用
长时间全天候运行
测量时间短,遵守高周期时间
轻松集成到生产线
Instrument Systems 通过其智能 LumiTop 测量概念满足这些要求,所有相关光学生产测试均在一个测量站中进行。多年来,LumiTop 系统一直在许多著名显示屏制造商的生产设施中进行试验和测试,设立了全球标准

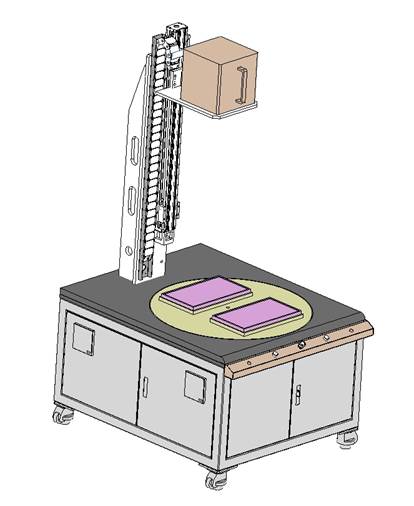

系统配置
LumiTop 系列中的完整系统通常包含以下部件:
部件 | 描述 |
---|
阵列光谱仪 | 频谱范围为 360-830 nm 的 CAS 140CT-151 (VIS) 或 CAS 140D-151 (VIS) |
LumiTop 成像色度测量仪 | - 带 600 万像素 RGB 摄像机的 LumiTop 2700 - 带 1200 万像素 RGB 摄像机的 LumiTop 4000 - 带 1500 万像素 RGB 摄像机的 LumiTop X 150 |
软件 | 用于测量显示屏的丰富的 LumiSuite 实验室软件,用于将硬件轻松集成到生产线的软件开发套件 (SDK) |
校准 | Instrument Systems 进行的校准可追溯到国家标准。 摄像机:平面场校正、亮度校准和 CIE X,Y,Z。 光谱仪:亮度和辐射校准。 在客户特定的几何结构中对装置进行完整特性测定 - 无需用户校准! |
ACS 150 | 用于生产线审查的 LED 光源 ACS 150。 |
ACS 585 | 用于生产线审查的 LED 亮度标准。 |
对摄像头和光谱仪实施审查 | 用于对亮度和色坐标测量精度进行来料检验的全套设备(LumiTop 2700、CAS 140CT、CAS 140D)。 |
可回收包装 | 适合在室内使用的干净的可回收包装,用于在生产设施内运输摄像机/光谱仪。 |
