描述

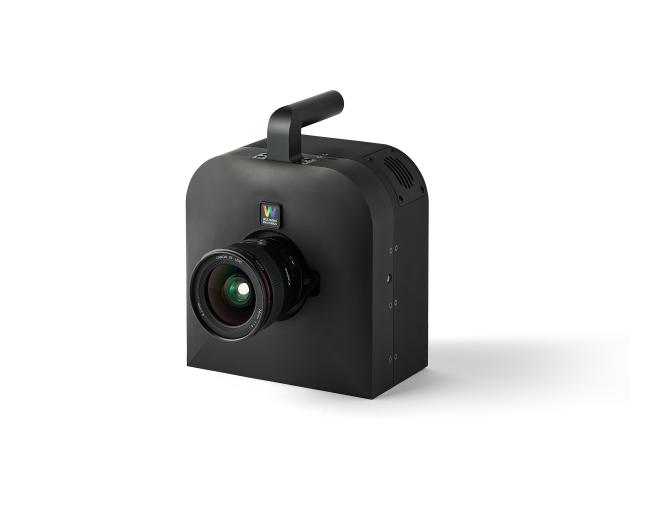

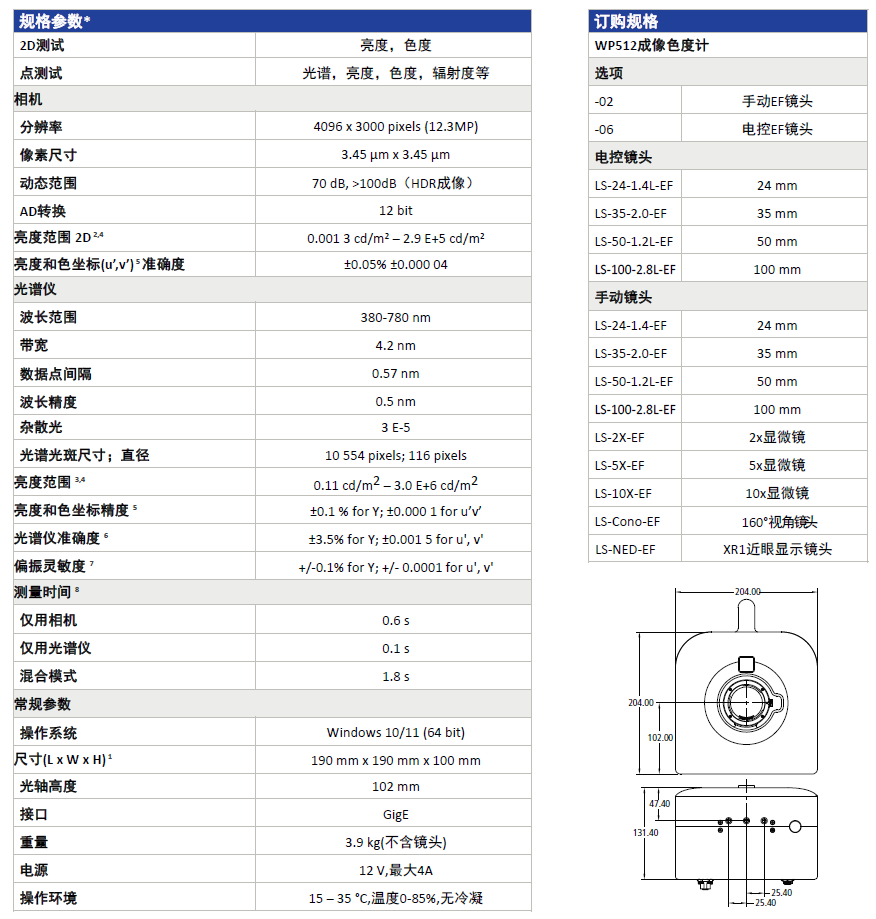

WP512是一种独特新颖的成像光谱色度计，采用独特的技术集成一个高分辨率相机和一个内置光谱仪。

WP512 以卓越的性能满足产线上显示器和照明设备的持续高精度测试，减少多个分立仪器的麻烦。所有部件都集成在一个紧凑的设备中，带有一个电源连接口和一个GigE网口。

所有显示器类别和尺寸

WP512提供各种镜头，从显微镜头到广角镜头，可配置用于测量任何显示器尺寸，从微型显示器到智能手表、平板电脑、电视或电影院幕布。WP512配备行业标准的 EF 卡口镜头。支持焦距为 24 至 100 mm 的电控或手动镜头，以及高达 10 倍放大率的定焦显微镜头。此外，我们还提供用于测量+/-80 度视角的Conometer 镜头和用于分析AR和VR近眼显示器的潜望式NED镜头。

创新的内部结构

仪器设计优化了测试速度和灵敏度。无棱镜设计可以将所有光线直接进入相机或光谱辐射计，进而使低亮测量时间显著缩短了。WP512与众不同之处在于高速线性平移台。该平台具有多个孔位，用于切换使用RGB相机或光谱仪。此外，在RGB相机光路中可以切换使用ND1的衰减片，而在光谱仪光路中的可以切换使用ND1和ND2衰减片。在许多生产场景中，低亮测试的速度对测试时间影响很大。WP512无需将光线一分二，在进行低亮测试时比棱镜式仪器快两倍。ND衰减片适用于高亮产品的测量，对高亮产品光线进行衰减以增加最佳曝光时间。例如测量30Hz的显示器，需要曝光时间设置为33.3ms才能够最精准测量，而相机和光谱仪的曝光时间是亚毫秒，此时就可以选择使用合理的ND衰减。此外，该设计具有极低的偏振误差和最小的色度失真‐‐这两个参数都是影响测量精度的关键参数。方便的是，当相机成像时光谱仪关闭，反之亦然。这样，在不影响拍摄时间的情况下，可以在生产中进行频繁的暗电流校正。

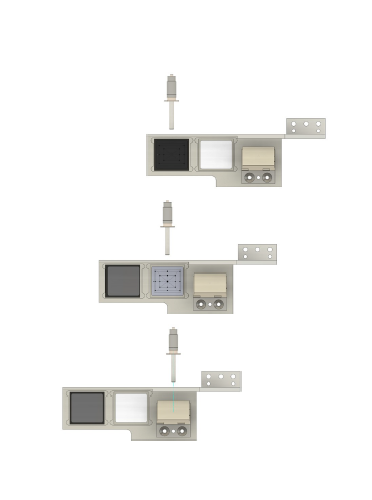

                                                         光纤是固定的，平台左右移动。

                                                         顶部：ND1位于CMOS的前面。

                                                         中间：CMOS开放，前面没有ND。

                                                         底部：棱镜将光反射进入光纤/光谱仪。

AR/VR显示测试

潜望镜式的XR1近眼显示（NED）镜头能为AR、VR显示提供最优的测试方案。潜望镜式设计使镜头能高度适配眼镜、耳机和头盔等最终组件。人眼在不同的光照条件下瞳孔直径会变化。因此XR1提供前置可更换光阑，可在1.5mm到5.0mm之间选择。

畸变校正

选购并注册畸变校正助手，软件可协助用户进行镜头畸变校正。应用了畸变校正，被测显示器中的任何失真都会被显示和被分析。

视角

Conometer镜头可用于平板显示器和背光的视角测量，视角可达±80°。

光谱性能

仪器内集成了低噪声CMOS光谱仪，并针对颜色测量进行了优化。低杂散光和多重曝光的高动态范围双管齐下，使得颜色测量结果更加准确。

生产测试综合解决方案

WP512可以部署到所有生产应用程序中。

高精度光谱辐射计和相机都具有硬件出发功能，可以实现与其他设备同步测量。该相机使用先进的热管理技术来保持传感器的温度和灵敏度。风扇通风口上装有空气过滤器，使得电子设备区域保持清洁。软件可以自动识别电子镜头，并与校准文件进行匹配。还有各种LED和蜂鸣来指示仪器状态。此外，Westboro Photonics还提供现场重新校准软件，以最大限度地减少生产停机时间和与场外校准相关的其他成本。Westboro的Photonics的国际分销商网络和当地的再校准实验室可以提供完善的校准支持。均匀性评估显示器和照明的颜色不均匀性时，应仅限于测量白色或不饱和/非单色场景。一般来说，当任何原色的信号比率超过4:1时，RGB成像器的测试结果偏差就会很大。但如果显示器设置为红色、绿色或蓝色时存在不均匀性，则当显示器设置为白色时，这种问题通常也很明显，并且在生产中可能会省略色域点的二维测量。如果需要测量饱和色的颜色均匀性，建议使用WP525或MCIC等三刺激值滤片色度计。

平面显示测试

通过我们全面的显示屏性能和缺陷测试软件包，用户可以用较低的成本轻松地将设备部署到生产中。性能测试包括均匀性、伽马、色域、对比度和视角。缺陷测试包括点缺陷、线缺陷、mura、坏点、污染等。

适用广泛

Westboro Photonics还提供专门的附加软件包，进行特定应用的测试。例如均匀性，图形，造型线，光分布，抬头显示等等。
