灵活适应研究开发
镜头的前端可以更换不同直径大小的光阑（入瞳），标准直径包括：1.5mm、2.0mm、3.0mm、4.0mm和5.0mm（也可以定制尺寸及校准）。镜头的对焦距离从0.3m到无穷大，且通过外部马达可以实现自动对焦。具体需求请联系Westboro Photonics。
三位一体的独特机身
WP525是一种独特设计的成像色度计，它集成了一个24.6MP的相机、三刺激值滤片和一个辅助校准光谱辐射计。WP525将多样的功能都集中在一个小巧的机体中，消除多个分立仪器的麻烦，降低成本，具有卓越性能。另外其配套的Photometrica?软件具有有效表征显示器和照明的所有工具。
适配性高
镜头形状很关键，镜头靠近NED部分应尺寸较小且形状尽量为锥形，方便将镜头的入瞳(EP)定位在NED的出瞳(XP)位置。XR1 NED镜头可适用于头盔、头戴式设备或眼镜等狭小空间。为方便合理对位，XR1NED镜头有以下三个特殊设计：镜筒直径相对较小，仅有56mm 镜筒在入瞳位置且前端呈锥形潜望式设计且可旋转
创新的内部结构
WP525的与众不同之处在于滤片装配于高速线性平移台，而不是滤片轮。该平移台具有多个孔位，用于切换使用光谱仪或XRed, XBlue, Y 和Z三刺激值滤片。此外，在光谱仪光路中还有高达ND2的衰减片。更方便的是，平移台还提供了光路遮挡位置（即光阑），像元或光谱仪可以自动完成暗电流校准。

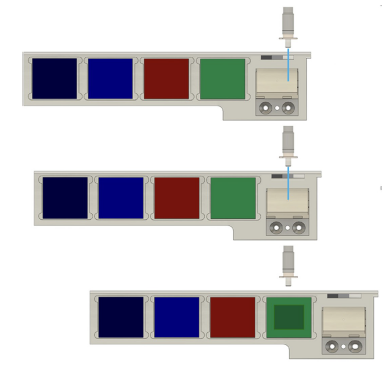

图例光纤固定，平台左右移动。
顶部：棱镜1置于CMOS前，反射光线通过ND0滤片进入光纤/光谱仪。
中间：棱镜2置于CMOS前，反射光线通过ND1滤片进入光纤/光谱仪。
底部：三刺激值滤波片Y置于CMOS前 。
精准测量颜色
三刺激值滤片成像色度计可以提供精确的颜色测量，光谱辐射计实时修正进一步提高色度精准。例如，如果使用光谱辐射计进行校正和测量白色或单色LED时，成像色度计的精度可以提高2倍至10倍。用集成单点光谱辐射计进行颜色校正是一种快速自动化的方法。
畸变校正
选购并注册畸变校正助手，软件可协助用户进行镜头畸变校正。应用了畸变校正，被测显示器中的任何失真都会被显示和被分析。
光谱性能
仪器内集成了低噪声CMOS光谱仪，并针对颜色测量进行了优化。低杂散光和多重曝光的高动态范围双管齐下，使得颜色测量结果更加准确。

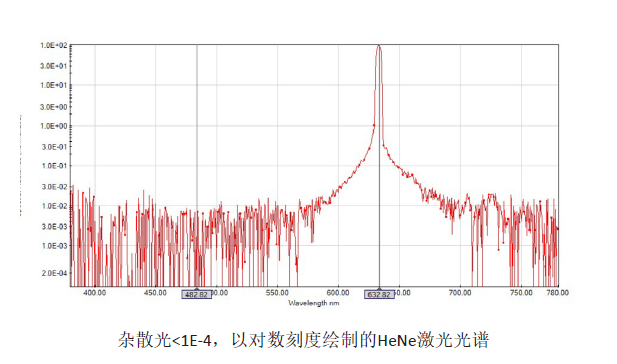

杂散光<1E-4，以对数刻度绘制的HeNe激光光谱
生产测试综合解决方案
l WP525可以部署到所有生产应用程序中部署
l 精密的机械，可进行200万次颜色和光谱测量而不需要维护。
l 高精度光谱辐射计和相机都具有具有硬件触发功能，可以实现与其他设备同步测量。
l 相机采用先进的热管理技术，可以保持传感器的低温和灵敏。
l 空气过滤器连接在风扇通风口上，使电子设备区域保持清洁。
l Westboro Photonics还提供现场重新校准软件，以最大限度地减少生产停机时间和与场外校准相关的其他成本
l 另外Westboro Photonics的国际分销商和当地校准实验室都可提供校准支持。
WP525技术规格* |
2D测试 | 亮度，色度 |
点测试 | 光谱，亮度，色度，辐射度等 |
相机及镜头 |
分辨率 | 4608 (H) × 5328 (V) (24.6 MP) |
角视场(H°x V°) | 56 x 65 |
光阑直径(mm) | 1.5, 2.0, 3.0, 4.0, 5.0, Custom |
聚焦范围(m) | 0.3 ‐ ∞ |
亮度范围 (cd/ m2)*每个光阑范围 | 1.5mm | 0.360 – 339 500 |
2mm | 0.200 – 190 400 |
3mm | 0.100 – 85 800 |
4mm | 0.050 – 48 600 |
5mm | 0.035 – 31 900 |
亮度范围 | >1 000 000:1 |
亮度和色坐标(u’,v’)准确度 | ±3.5% ; ±0.0015 |
光谱仪(可选) |
波长范围 | 380-780 nm |
带宽 | 4.2 nm |
数据点间隔 | 0.57 nm |
波长精度 | 0.5nm |
杂散光 | 3 E-5 |
光谱光斑尺寸；直径 | ~38 000 pixels2; 220 pixels |
亮度范围4 | 0.06 - 120 000 cd/m2 |
亮度和色坐标精度3 | Y：±0.1 %; u’, v’：±0.0001 |
光谱仪准确度5 | Y：±3.5 %; u’, v’：±0.0015 |
偏振灵敏度6 | Y：±0.1%; u', v'：± 0.0001 |
测量时间7 |
2D颜色(XXYZ) + 光谱仪 | 7.9 s |
2D颜色(XXYZ) | 7.2 s |
2D亮度 | 0.6 s |
光谱仪 | 0.3 s |
常规参数 |
接口 | USB3，GigE |
电源 | 12V，最大4A |
总重 | 5.8kg |
※ 除非另有说明，规格为图像中心光斑直径189像素，光圈F1.2到F11.3，50mm镜头，1 m工
作距离，测量A光源。精度和准确度的条件为校准后23℃+/‐ 2℃，预热30分钟。规格可
能会有变化。
1. 最小亮度:曝光时间为8.52s，检测区域为500 x 500像素，检测限SNR = 3。
2. 最大亮度:使用曝光时间为0.52 ms，光圈设置为F11。
3. 2σ重复测量的偏差(Y≈100 cd/m2，使用自动单次曝光或自动HDR曝光)。
4. 使用曝光时间从8ms到2s，平均，内置ND0和ND1，光圈设置为F2.8和F11，信噪比SNR=10。
5. 校准后立即测试，采用HDR及足够的信噪比。
6. 测量广带、不同偏振角下的线性偏振光的最大偏差值。
7. 使用最小曝光时间和高速PC，测量完整图像的时间。
