简介

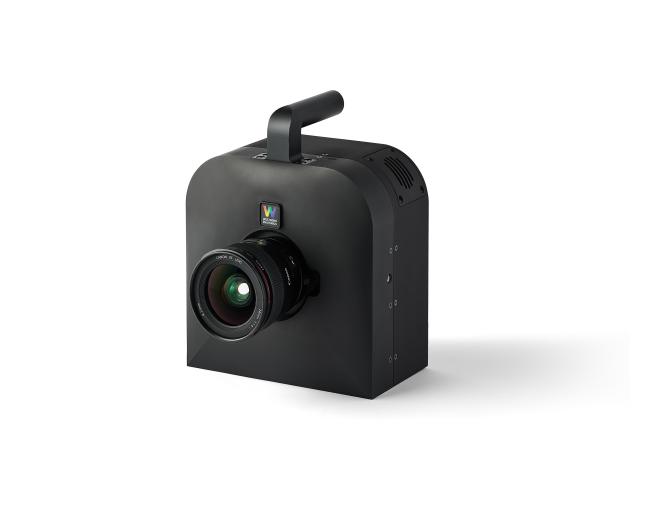

WP525是一种独特设计的成像色度计，它集成了一个24.6MP的相机、三刺激值滤片和一个辅助校准光谱辐射计。WP525将多样的功能都集中在一个小巧的机体中，消除多个分立仪器的麻烦，降低成本，具有卓越的性能。另外其配套的Photometrica软件具有有效表征显示器和照明的所有工具。

适用广泛

从显微镜头到广角镜头，WP525有各种各样的镜头可以选择。WP525可配置用于任何尺寸显示器的测量，包括微型显示器到智能手表、平板电脑、电视或电影院屏幕等，支持24mm至100mm焦距的电子或手动镜头，以及高达10倍放大率的固定焦距显微镜头。此外，我们还提供测量视角的Conometer镜头和用于分析AR、VR显示器的XR1近眼显示镜头。

创新的内部结构

WP525的与众不同之处在于滤片装配于高速线性平移台，而不是滤片轮。该平移台具有多个孔位，用于切换使用光谱仪或XRed,XBlue, Y 和Z三刺激值滤片。此外，在光谱仪光路中还有高达ND2的衰减片。更方便的是，平移台还提供了光路遮挡位置（即光阑），像元或光谱仪可以自动完成暗电流校准。

图例光纤固定，平台左右移动。

顶部：棱镜1置于CMOS前，反射光线通过ND0滤片进入光纤/光谱仪。

中间：棱镜2置于CMOS前，反射光线通过ND1滤片进入光纤/光谱仪。

底部：三刺激值滤波片Y置于CMOS前 。

精准测量颜色

三刺激值滤片成像色度计可以提供精确的颜色测量，光谱辐射计实时修正进一步提高色度精准。例如，如果使用光谱辐射计进行校正和测量白色或单色LED时，成像色度计的精度可以提高2倍至10倍。用集成单光谱辐射计进行颜色校正是一种快速自动化的方法。

AR/VR显示测试

潜望镜式的XR1近眼显示（NED）镜头能为AR、VR显示提供最优的测试方案。潜望镜式设计使镜头能高度适配眼镜、耳机和头盔等最终组件。人眼在不同的光照条件下瞳孔直径会变化。因此XR1提供前置可更换光阑，可在1.5mm到5.0mm之间选择。

畸变校正

选购并注册畸变校正助手，软件可协助用户进行镜头畸变校正。应用了畸变校正，被测显示器中的任何失真都会被显示和被分析。

视角

Conometer镜头可用于平板显示器和背光的视角测量，视角可达±80° 。

生产测试综合解决方案

WP525可以部署到所有生产应用程序中部署

光谱性能

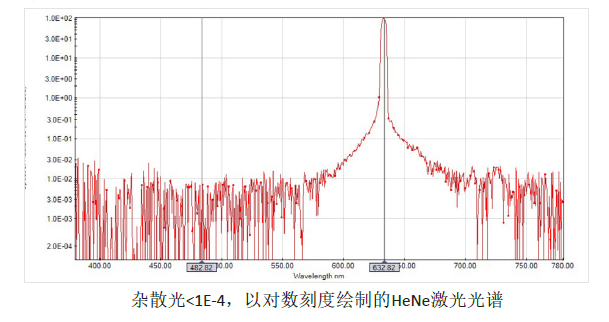

仪器内集成了低噪声CMOS光谱仪，并针对颜色测量进行了优化。低杂散光和多重曝光的高动态范围双管齐下，使得颜色测量结果更加准确。

生产测试综合解决方案

l  WP525可以部署到所有生产应用程序中部署

l  精密的机械，可进行200万次颜色和光谱测量而不需要维护。

l  高精度光谱辐射计和相机都具有具有硬件触发功能，可以实现与其他设备同步测量。

l  相机采用先进的热管理技术，可以保持传感器的低温和灵敏。

l  空气过滤器连接在风扇通风口上，使电子设备区域保持清洁。

l  Westboro Photonics还提供现场重新校准软件，以最大限度地减少生产停机时间和与场外校准相关的其他成本

l  另外Westboro Photonics的国际分销商和当地校准实验室都可提供校准支持。

平面显示测试

通过我们全面的显示屏性能和缺陷测试软件包，用户可以用较低的成本轻松地将设备部署到生产中。性能测试包括均匀性、伽马、色域、对比度和视角。缺陷测试包括点缺陷、线缺陷、 mura、坏点、污染等。

适用广泛

Westboro Photonics还提供专门的附加软件包，进行特定应用的测试。例如均匀性，图形，造型线，光分布，抬头显示等等。
