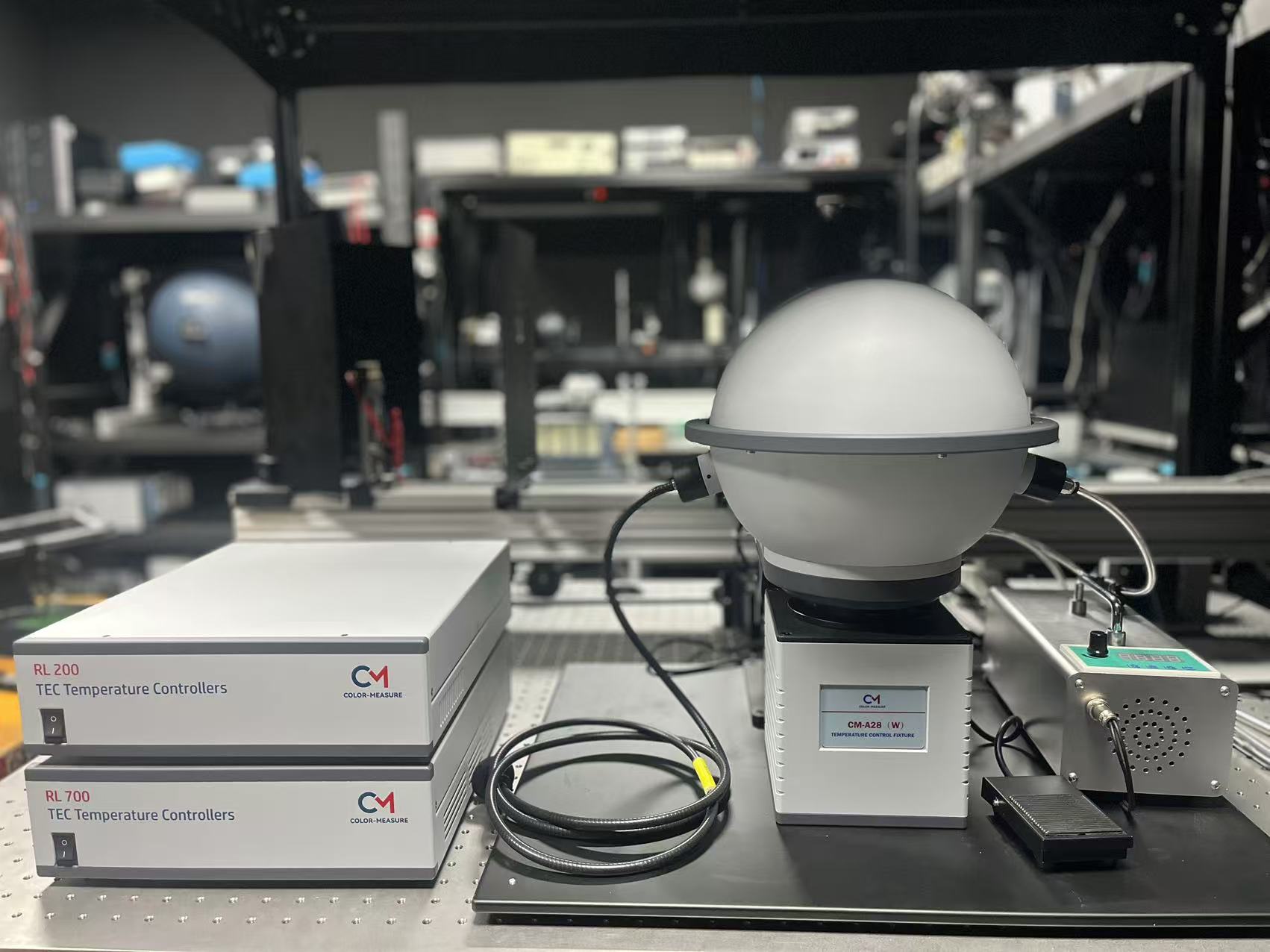

CM-TJOP-2结温光学测试系统

结温光学测试系统是一套复杂的研究性测试系统，集成了光学、电学及温度测量，测量过程也较为漫长繁琐，需要测试人员具备一定的理论基础及光学测试经验和研究的耐心。系统包含了以下主要几部分

温度控制器 RL200/700

双极用于制冷/加热直流电流源，高分辨率温度监测输入,智能PID控制与自动调谐。温度精准度0.01 °C ；完全数字控制；基于功率平衡模型的专有热管理程序进行优化。

温控夹具 CM28A

铜制台面，适用25mm / 50mm 基板；隔热层可保护制冷效果也可耐高温至200℃；热交换循环模块；接口：TEC驱动接口，温度接口，四线LED驱动接口（可定制增加线路）；温度精准度0.1 °C 。

干燥控制器 AW200

当温度低于环境温度时，LED表面会凝水凝霜，严重影响测试数据准确性，必须严格控制干燥环境。干燥控制器会依据温度变化及测试状态对干燥气体进行启停和流量控制，避免冷凝的同时保证测试不受气流扰动。客户需自备干燥气体，如氮气。

定制密闭型积分球INS250

通常制LED温度低于室温需要定制积分球防止凝水凝霜。积分球直径250mm，含有辅助灯接口、8/10mm气体入口，高反率硫酸钡涂层，温控夹具适配接口、台面及电动升降台。可由Instrument Systems ISP250升级改造。

光谱仪

支持Instrument Systems CAS140 CT/D 或Color Measure SIM45，也可定制开发支持其他光谱仪。

电源

支持Keithley及Vektrex 电源，也可定制LIN通讯或者其他电源。

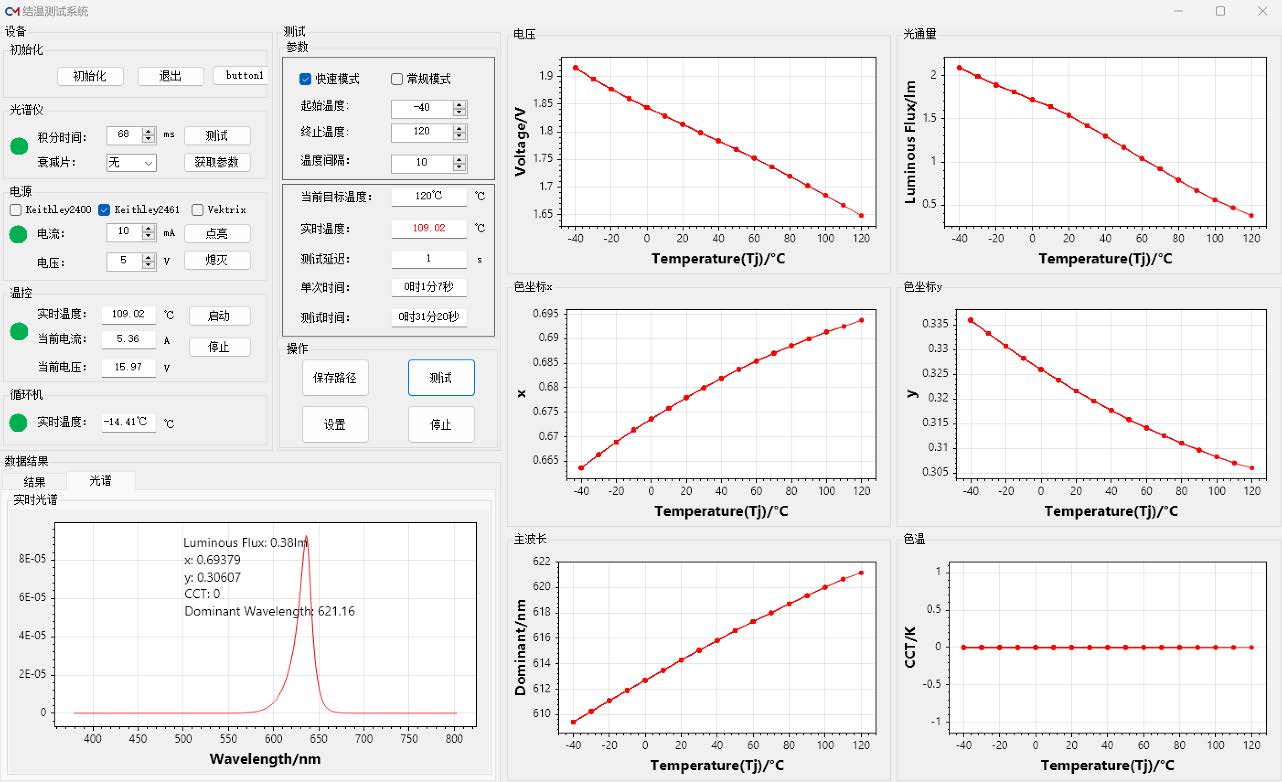

结温光学测试软件 SW-TOM

集成控制光谱仪，电源，温度控制器，干燥控制器，循环机；自动切换结温进行光学电学测试; 自动记录数据；生成图表V-Tj, lm-Tj, xy-Tj等.

• 可以自动判断光谱仪测试所需的曝光时间并设定光谱仪的曝光时间

• 可以自由设定起始终止温度和温度间隔

• 可以设定温度稳定时间

• 可以自动完成一个周温度变化内的测试，包括动态干燥控制

• 可以自动保存周期内每次测试数据及光谱仪的

• 附加软件可对制冷面与结温的温差进行修正，且按照修正后的结温进行数据记录与统计
