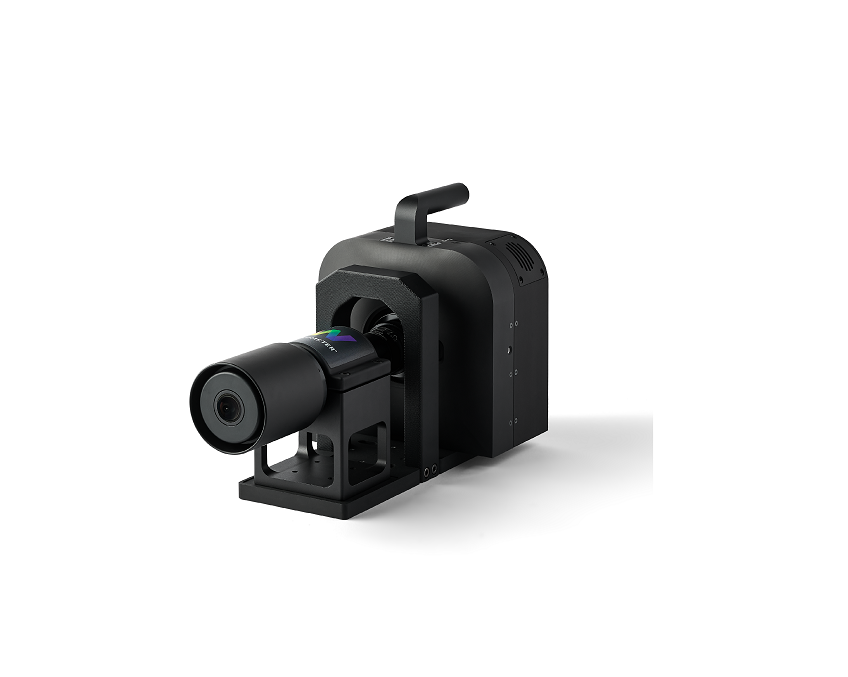

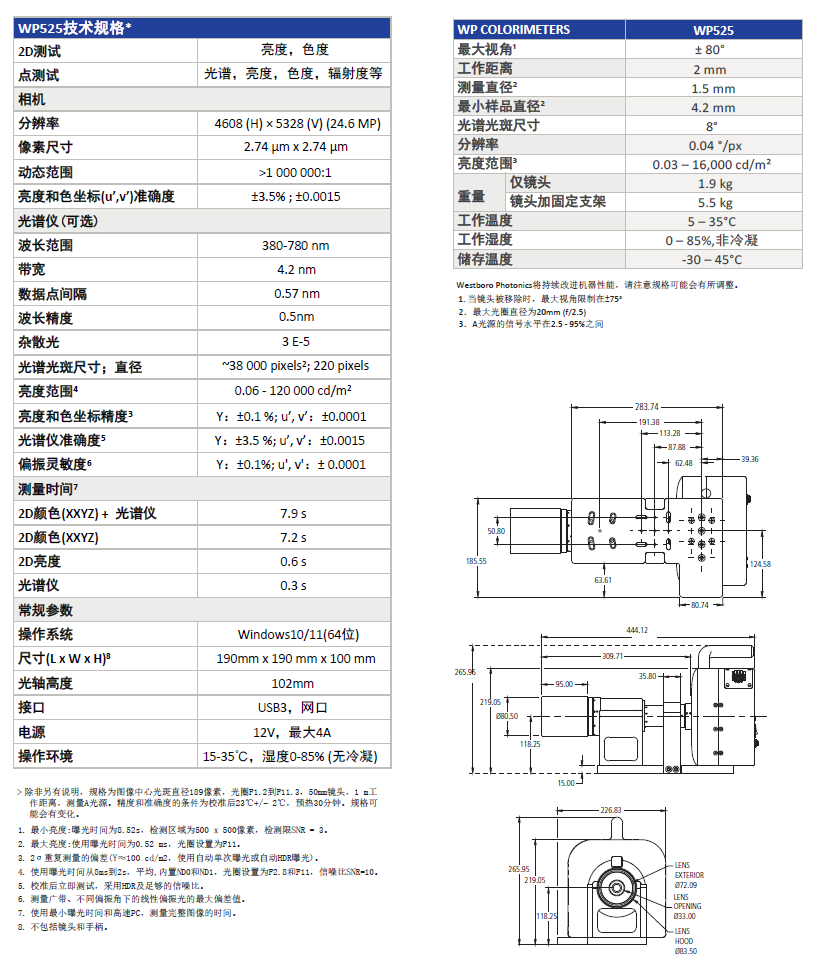

创新的内部结构

W525与众不同在于滤光片装配于高速线性平移台，而不是滤片轮。该平移台具有多个孔位，用于切换使用光谱仪(可选)或XYZ三刺激色度滤光片。 此外，在光谱仪光路中还 有高达ND2的衰减滤光片。更方便的是，平移台还提供了光路遮挡位置即光阑，像元或光谱仪可以自动完成暗电流校准。

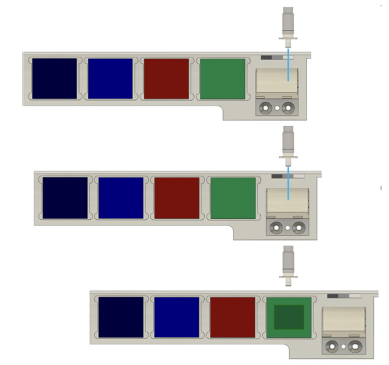

图例光纤固定，平台左右移动。

顶部：棱镜1置于CMOS前，反射光线通过ND0滤片进入光纤/光谱仪。

中间：棱镜2置于CMOS前，反射光线通过ND1滤片进入光纤/光谱仪。

底部：三刺激值滤波片Y置于CMOS前。

精准测量颜色

三刺激值滤波片成像色度计可以提供精确的颜色测量，光谱辐射计实时修正进一步提高色度精准。例如，如果使用分光辐射计进 行校正和测量白色或单色LED 时，成像色度计的精度可以提高2倍至10倍。用集成单点分光辐射计进行颜色校正是一种快速、自动化的方法。

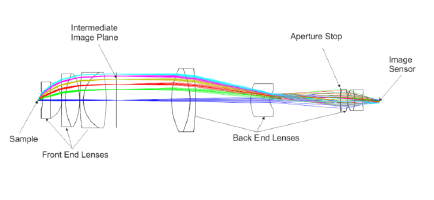

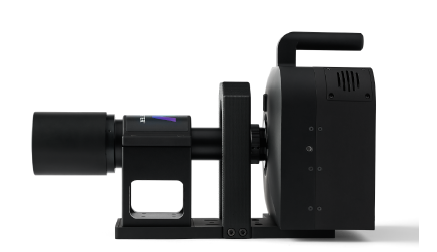

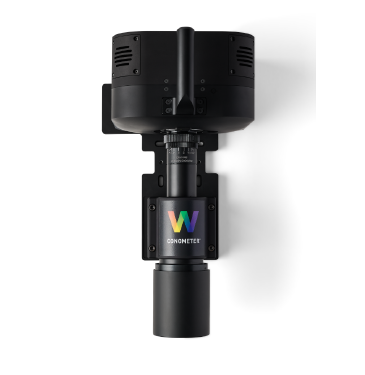

傅里叶锥光镜头

锥光镜头包含两部分，前段镜头组和后端镜头组。前段镜头组负 责收集光源且所有方向上的光并将统一角度上的光聚焦到中继面的一个点，后端镜头组将中继界面投射到影像传感器上，改变影像大小以符合影像传感器的大小。前段镜头组入瞳前置，将不同角度的光变换到中继界面上不同位置，且线性距离分布。

光斑大小

光斑大小会依据光圈及视角的变化而变化。 图中显示 了上下左右四个方向时80° 的最小测试光斑。最小测试用蓝线表示。图中显示是最理想状态，现实测量会受对位影响，我们推荐最小测试区域为4mm。
