面临的挑战:测量仪器的高品质和灵活性
用于实施 LED 生产控制的测量设备需要遵循严格的要求。在实验室中(生产过程或质量控制前的准备阶段),除了要求设备具备高品质之外,还需要高度灵活性。用于测量 LED/SSL 的球体测量站选择合适的组件取决于待测光源的大小和形状。各种 LED 和 SSL 光源设计需要高度灵活的系统和完美配合的配件,具体取决于应用(生产或实验室)和特定测量条件。
照明实验室中 LED 测量的特殊要求:
度数精度高且准确
有广泛的球面几何形状和灵活的机械接口可供选择
特殊测量套筒,用于固定 LED
高功率 LED 的热管理
解决方案:结合使用高质量积分球与阵列光谱仪
ISP 系列包含广泛的积分球、各种反射涂层多种选件和配件。与 CAS 系列光谱仪结合使用,只需几毫秒即可执行高精度光学测量。拥有多种测量套筒和配件组合,可以满足要求各异的各种测量任务要求。
系统配置
用于 LED 和 SSL 光源特性测定的测量站通常包含以下部件:
光谱仪 Instrument Systems CAS 140 或 CAS 120 系列光谱仪

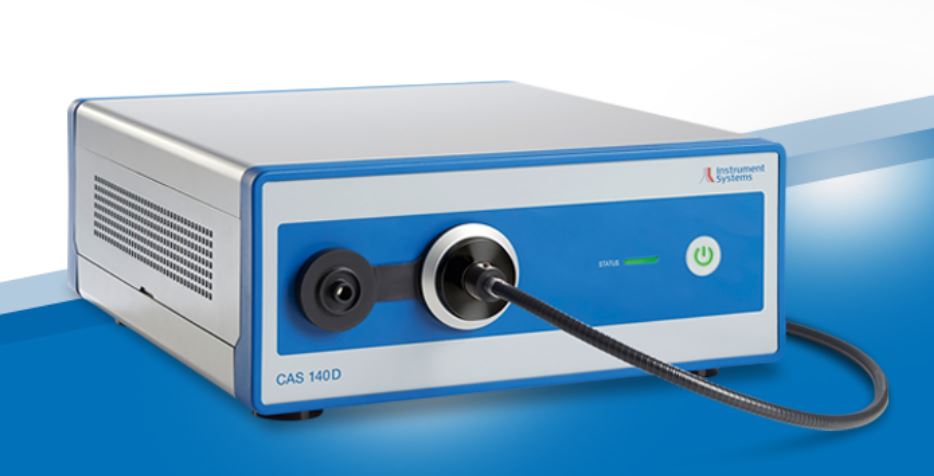

CAS 140D– 产品特长:
作为标准仪器在全球使用
200 – 1100nm 都有相应型号
具有冷却性能的“薄型背照式”探测器,用于最小暗电流
具有最强杂散光抑制的光谱仪
4 ms 至 65 s 的积分时间
配件自动识别
综合性 SpecWin Pro 光谱软件
高精度测量关联色温 (CCT) 和显色指数 (CRI)
标准色度坐标上仅 ±0.0015 的可追溯测量不确定性
额外杂散光校正(可选)
积分球 ISP 系列积分球,内径为 75 mm 至 1900 mm,并具有硫酸钡涂层,可在宽波长范围内实现高光吞吐量,用于测量单个 LED 到大型照明模块。提供多种版本、选件和连接选项,以满足实验室和生产中的各种需求。
ISP 积分球 – 产品特长 :
LED 校准标准 用于测试测量系统的 ACS-570 参考 LED。
光强度测量套筒 用于根据 CIE 127 标准测量光强度的特殊 LED 4xx 套筒。
